說到嵌入式系統平臺，它可分為硬件和軟件兩種，本章針對這兩種系統平臺設計進行分析。如下：
一、嵌入式硬件系統平臺：

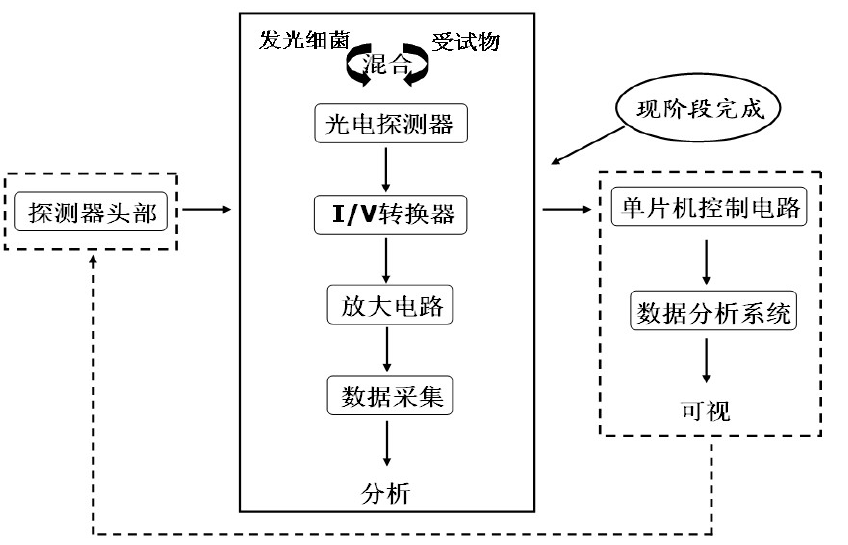

以費氏弧菌為測試生物，在研究改善發光細菌發光特性基礎之上，對檢測系統進行設計。利用高靈敏度光電探測器采集微弱的光信號，將其轉化為電信號，實現光電轉換。通過高精度放大器件制成放大電路將微弱電信號放大到0～5V，以便后續電路進行采集與分析；再通過數據采集電路對信號進行采集、處理以及受試物的毒性進行評估。本課題擬設計水質急性毒性在線預警系統，現階段完成信號分子對發光細菌發光特性研究以及生物毒性在線分析儀設計，接著重點實現自動化水質三沙氨氮監測儀在線監測，水質急性毒性在線預警系統組成。

二、嵌入式軟件系統平臺：

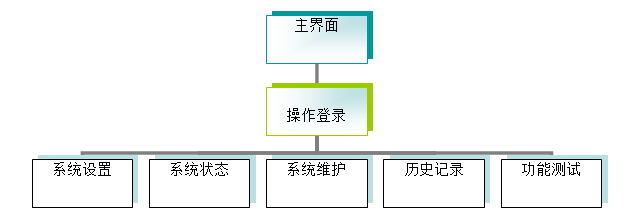

系統給予STM32的ARM嵌入式控制系統，內置16位的A/D轉換器，含有8個模擬輸入，無須單獨設計A/D轉換電路。系統軟件主要采用C語言設計：整個系統以模塊化方式進行設計，對于操作使用者來說主要實現的功能包括：主界面顯示、操作登錄、系統設置、系統狀態查看、系統維護操作、歷史記錄查詢與管理、單步功能測試等。系統軟件結構如下圖所示：

整個系統以模塊化方式進行設計，主要包括：顯示程序和 ADC子程序、數據運算子程序等組成。軟件設計主要對A/D轉化程序、顯示程序、主函數程序、配置系統工作頻率程序、配置時鐘程序進行了設計。
